Topologi Jaringan
Topologi Jaringan?
Topologi pada dasarnya adalah peta dari sebuah jaringan. Topologi jaringan terbagi lagi menjadi dua, yaitu topologi secara fisik (physical topology) dantopologi secara logika (logical topology). Topologi secara fisik menjelaskan bagaimana susunan dari kabel dan komputer dan lokasi dari semua komponen jaringan. Sedangkan topologi secara logika menetapkan bagaimana informasi atau aliran data dalam jaringan.Kabel atau koneksi dalam physical topology seringkali mengenai media jaringan (atau media fisik). Memilih bagaimana komputer-komputer akan dihubungkan dalam suatu jaringan sangat penting (terlebih lagi dalam jaringan perusahaan). Pemilihan topologi yang salah akan membuat sangat sulit untuk membenarkannya, karena hal tersebut tentu saja merugikan. Sangat penting untuk memilih bagaimana topologi yang tepat untuk jaringan yang akan digunakan. Biasanya suatu organisasi atau perusahaan merubah susunan fisik dan media fisik jaringannya sekali dalam sepuluh tahun. Jadi sangat penting untuk memilih konfigurasi yang tepat.Dalam tulisan ini akan dijelaskan topologi yang digunakan:
- Bus
- Star (Bintang)
- Ring
- Mesh
- Linier
- tree
Topologi Star
Dalam topologi star, semua kabel dihubungkan dari komputer-komputer ke lokasi pusat (central location), dimana semuanya terhubung ke suatu alat yang dinamakan hub.Topologi star digunakan dalam jaringan yang padat, ketika endpoint dapat dicapailangsung dari lokasi pusat, kebutuhan untuk perluasan jaringan, dan membutuhkan kehandalan yang tinggi. Topologi ini merupakan susunan yang menggunakan lebih banyak kabel daripada bus dan karena semua komputer dan perangkat terhubung ke central point. Jadi bilaada salah satu komputer atau perangkat yang mengalami kerusakan maka tidak akan mempengaruhi yang lainnya (jaringan).
Bagaimana Jaringan Star Bekerja
Setiap komputer dalam jaringan bintang berkomunikasi dengan central hub yang mengirimkan kembali pesan ke semua komputer (dalam broadcast star network) atau hanyake komputer yang dituju (dalam switched star network). Hub dalam broadcast star network dapat menjadi aktif ataupun pasif. Active hub memperbaharui sinyal elektrik yang diterima dan mengirimkannyake semua komputer yang terhubung ke hub. Hub tipe tersebut sering disebut juga dengan multiport repeater. Jika kita menggunakanhub memiliki 32 port, dengan seluruh port terisi, maka collision akan sering terjadi yang akan mengakibatkan kinerja jaringan menurun. Untuk menghindari hal tersebut kita bisa menggunakan switch yang memiliki kemampuan untuk menentukan jalur tujuan data. Active hub dan switch membutuhkan tenaga listrik untuk menjalankannya. Pasisive hub, seperti wiring panel atau blok punch-down, hanya berfungsi sebagai titik koneksi (connection point) dan tidak melakukan penguatan sinyalatau memperbaharui sinyal. Passive hub tidak membutuhkan tenaga listrik untuk menjalankannya.
Topologi Bus
Topologi bus seringkali digunakan ketika jaringannya berukuran kecil, simpel, atau bersifat sementara. Sangat sederhana dalam instalasi, dan ekonomis dalam hal biaya.
Bagaimana Jaringan Bus Bekerja
Tipikal dari jaringan bus, kabel hanya satu atau lebih wires, tanpa adanya alat tambahan yang menguatkan sinyal atau melewatkannya terus dari komputer ke komputer. Topologi bus merupakan topologi yang pasif. Ketika satu komputer mengirim sinyalup (dan down), semua komputer dalam jaringan menerima informasi, tetapi hanya satu komputer yang menyetujui informasi tersebut (komputer yang memiliki alamat yang sama dengan alamat yang menjadi tujuan dalam pesan). Sedangkan komputer yang lainnya akan menghiraukan pesan tersebut. Topologi dari jaringan bus menggunakan broadcast channel yang berarti setiap komputer atau peralatan yang terhubung dapat mendengar setiap pengiriman dan semuanya memiliki prioritas yang sama dalam menggunakan jaringan untuk mengirimkan data. Analoginya sebagai berikut bila berada disatu tempat dimana Anda berkumpul dengan teman-temanAnda, lalu Anda mencoba memanggil teman Anda yang bernama Joe, pasti teman Anda (yang bernama Joe) akan mendengar dan menghampiri Anda, dan yang lain tentu akan menghiraukannya.
Keuntungan dari penggunaan Topologi Bus
Terdapat beberapa keuntungan dari penggunaan topologi bus:
- Bus adalah topologi yang sederhana, da pat diandalkan untuk penggunaan pada jaringan yang kecil, mudah untuk digunakan, dan mudah untuk di mengerti.
- Bus hanya membutuhkan kabel dalam jumlah yang sedikit untuk menghubungkan komputer-komputer atau peralatan-peralatan yang lain dan oleh karena itu biayanya lebih murah dibandingkan dengan susunan pengkabelan yang lain.
- Cukup mudah apabila kita ingi n memp erluas jaringan pada topologi bus. Dua kabel dapat digabungkan pada kabel yang lebih panjang dengan menggunakan BNC barrel connector, membuat kabel menjadi lebih panjang dan membolehkan komputer-komputer lain untuk untuk dihubungkan ke dalam jaringan.
- Sebuah repeater dapat digunakan untuk memperluas jaringan, repeater digunakan untuk menguatkan sinyal sehingga dapat menempuh jarak yang le bih jauh.
Kerugian dari penggunaan Topologi Bus
Kerugian jika menggunakan bus:
- Traffic (lalu lintas) yang padat akan sangat memperlambat bus. Karena setiap komputer dapat mengirim setiap waktu dan komp uter-komputer yang ada pada jaringan bus tidak saling berkoordinasi satu sama lain dalam menyediakan waktu untuk meng irim. Dalam jaringan bus sejumlah komputer akan menghabiskan sejumlah bandwidth (kapasitas untuk mengirimkan informasi) dengan komputer-komputer yang saling mengganggu satu sama lain daripada berkomunikasi. Masalah tersebut akan bertambah parah jika jumlah komput er yang dihubungkan ke dalam jaringan bertambah banya k.
- Setiap barrel connector yang digunakan sebagai penghubung memperlemah sinyal elektrik yang dikirimkan, dan kebanyakan akan m enghalangi sinyal u ntuk dapat diterima dengan benar.
- Sangat sulit untuk melakukan troubleshoot pada bus. Apabila ada kabel yang putus atau komputer yang tidak berfungsi dimanapun antara dua komputer akan menyebabkan komputer-komputer tersebut tidak dapat berkomunikasi satu sama lain. Putusnya kabel atau lepasnya konektor akan menyebabkan pemantulan dan membuat jaringan akan mati d an berhenti untuk beraktivitas. Untuk mengetahui putusnya kabel atau tidak, digunakan alat yang bernama Time Domain Reflector yang juga disebut cable tes ter.
- Lebih lambat dibandingkan de ngan topologi yang lain.
Topologi Ring
Penempatan kabel yang digunakan dalam ring menggunakan desain
yang sederhana. Pada topologi ring, setiap komputer terhubung ke komputer selanjutnya, dengan komputer terakhir terhubung ke komputer yang pertama. Tetapi sayangnya, jika akan dilakukan penambahan ataupengurangan komputer dalam jaringan tentu saja akan mengganggu keseluruhan jaringan.Topologi ring digunakan dalam jaringanyang memiliki performance tinggi, jaringan yang membutuhkan bandwidth untuk fitur yang time-sensitive seperti video dan audio, atau ketika performance dibutuhkan saat komputer yang terhubung ke jaringan dalam jumlah yang banyak.
Bagaimana Jaringan Ring Bekerja
Setiap komputer terhubung ke komputer selanjutnya dalam ring, dan setiap komputer mengirim apa yang diterima dari komputer sebelumnya. Pesan-pesan mengalir melalui ring dalam satu arah. Setiap komputer yang mengirimkan apa yang diterimanya, ring adalah jaringan yang aktif. Tidak ada akhir pada ring.Beberapa jaringan ring melakukan token passing. Pesan singkat yang disebut dengan token dijalankan melalui ring sampai sebuah komputer menginginkan untukmengirim informasi ke komputer yang lain. Komputer tersebut lalu mengubah token tersebut, dengan menambahkan alamatnya dan menambah data, dan mengirimnya melalui ring. Lalu setiap komputer secara berurutan akan menerima token tersebut dan mengirimkan informasi ke komputer selanjutnya sampai komputer dengan alamat yang dituju dicapai atau token kembali ke komputer pengirim (asal pengirim pesan). Komputer penerima akan membalas pesanke asal pengirim pesantadi mengindikasikan bahwa pesan sudah diterima. Lalu asal pengirim pesan akan membuat token yang lain dan menaruhnya di dalam jaringan, dan token tersebut akan terus berputar sampai ada komputer lain yang menangkap token tersebutdan siap untuk memulai pengiriman.
Keuntungan dari peng
gunaan Topologi Ring
Keuntungan dari penggunaan topologi ring:
- Tidak ada komputer yang memonopoli jaringan, karena setiap komputer mempunyai hak akses yang sama terhadap token.
- Data mengalir dalam satu arah s ehingga terjadinya collision dapat dihindarkan.
Kekurangan dari penggunaan Topologi Ring
Topologi ring mempunyai keku
rangan sebagai berikut:
- Apabila ada satu komputer dalam ring yang gagal berfungsi, maka akan mempengaruhi keseluruhan jaringan.
- Sulit untuk mengatasi kerusakan di jaringan yang menggunakan topologi ring.
- Menambah atau m engurangi kompu ter akan mengacaukan jaringan.
- Sulit untuk melakukan konfigurasi ulang.
Topologi Mesh
Di antara topologi yang lain topologi mesh memiliki hubungan yang berlebihan antara peralatan-peralatan yang ada. Jadi susunannya, setiap peralatan yang ada didalam jaringan saling terhubung satu sama lain. Dapat dibayangkan jika jumlah peralatan yang terhubung sangat banyak, tentunya ini akan sangat sulit sekali untuk dikendalikan dibandingkan hanya sedikit peralatan saja yang terhubung.
Instalasi Mesh
Kebanyakan jaringan yang menggunakan topologi mesh akan mengalami kesulitan dalam instalasi jika peralatan yang terhubung jumlahnya bertambah banyak, karena jumlah hubungan yang disambungkan semakin banyak jumlahnya. Jadi jika ada n peralatan (komputer) yang akan kita sambungkan, maka perhitungannya adalah n(n-1)/2. Jadi jika terdapat 5 komputer, maka hubungan yang akan dibuat sebanyak 5(5-1)/2 atau 10 hubungan. Jadi jika komputer yang terhubung semakin banyak maka semakin banyak pula hubungan yangakan diatur. Topologi ini cocok untuk digunakan pada sistem yang kecil.
Keuntungan dari Penggunaan Topologi Mesh
Keuntungan dari penggunaan topologi mesh:
- Keuntungan utama dari penggunaan topologi mesh adalah fault tolerance.
- Terjaminnya kapasitas channel komunikasi, karena memiliki hubungan yang berlebih.
- Relatif lebih mudah untuk dilakukan troubleshoot.
Kerugian dari Penggunaan Topologi Mesh
Topologi mesh mempunyai kekurangan sebagai berikut:
- Sulitnya pada saat melakukan instalasi dan melakukan konfigurasi ulang saat jumlah komputer dan peralatan-peralatan yang terhubung semakin meningkat jumlahnya.
- Biaya yang besar untuk memelihara hubungan yang berlebih.
Jaringan komputer dengan topologi linier biasa
disebut dengan topologi linier bus, layout ini termasuk layout umum. Satu kabel utama menghubungkan tiap titik koneksi (komputer) yang dihubungkan dengan konektor yang disebut dengan T Connector dan pada ujungnya harus diakhiri dengan sebuah terminator. Konektor yang digunakan bertipe BNC (British Naval Connector), sebenarnya BNC adalah nama konektor bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Coaxial Thinnet). Installasi dari topologi linier bus ini sangat sederhana dan murah tetapi maksimal terdiri dari 5-7 Komputer.
Tipe konektornya terdiri dari

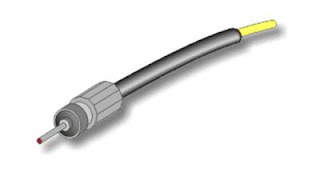

1. BNC Kabel konektor —> Untuk menghubungkan kabel ke T konektor.
2. BNC T konektor —> Untuk menghubungkan kabel ke komputer.
3. BNC Barrel konektor —> Untuk menyambung 2 kabel BNC.
4. BNC Terminator —> Untuk menandai akhir dari topologi bus.
Keuntungan dan kerugian dari jaringan komputer dengan topologi linier bus adalah :
* Keuntungan, hemat kabel, layout kabel sederhana, mudah dikembangkan, tidak butuh kendali pusat, dan penambahan maupun pengurangan terminal dapat dilakukan tanpa mengganggu operasi yang berjalan.
* Kerugian, deteksi dan isolasi kesalahan sangat kecil, kepadatan lalu lintas tinggi, keamanan data kurang terjamin, kecepatan akan menurun bila jumlah pemakai bertambah, dan diperlukan Repeater untuk jarak jauh.
